TEAC　CG-10M-X　2024年7月27日発売商品

“TEAC Reference OCXO” 搭載10MHz出力専用マスタークロックジェネレーター、
CG-10Mに更なる高音質を追求した「X」エディション

CG-10M-XはUSB-DACやネットワークプレーヤー、CDプレーヤーなど、
あらゆる10MHzクロック入力対応製品の性能を最大限に引き出し、
音質を向上させるマスタークロックジェネレーターです。
CG-10M-XCG-10M-Xの心臓部にあたる水晶発振器には、恒温槽を備えた発振安定度が高い

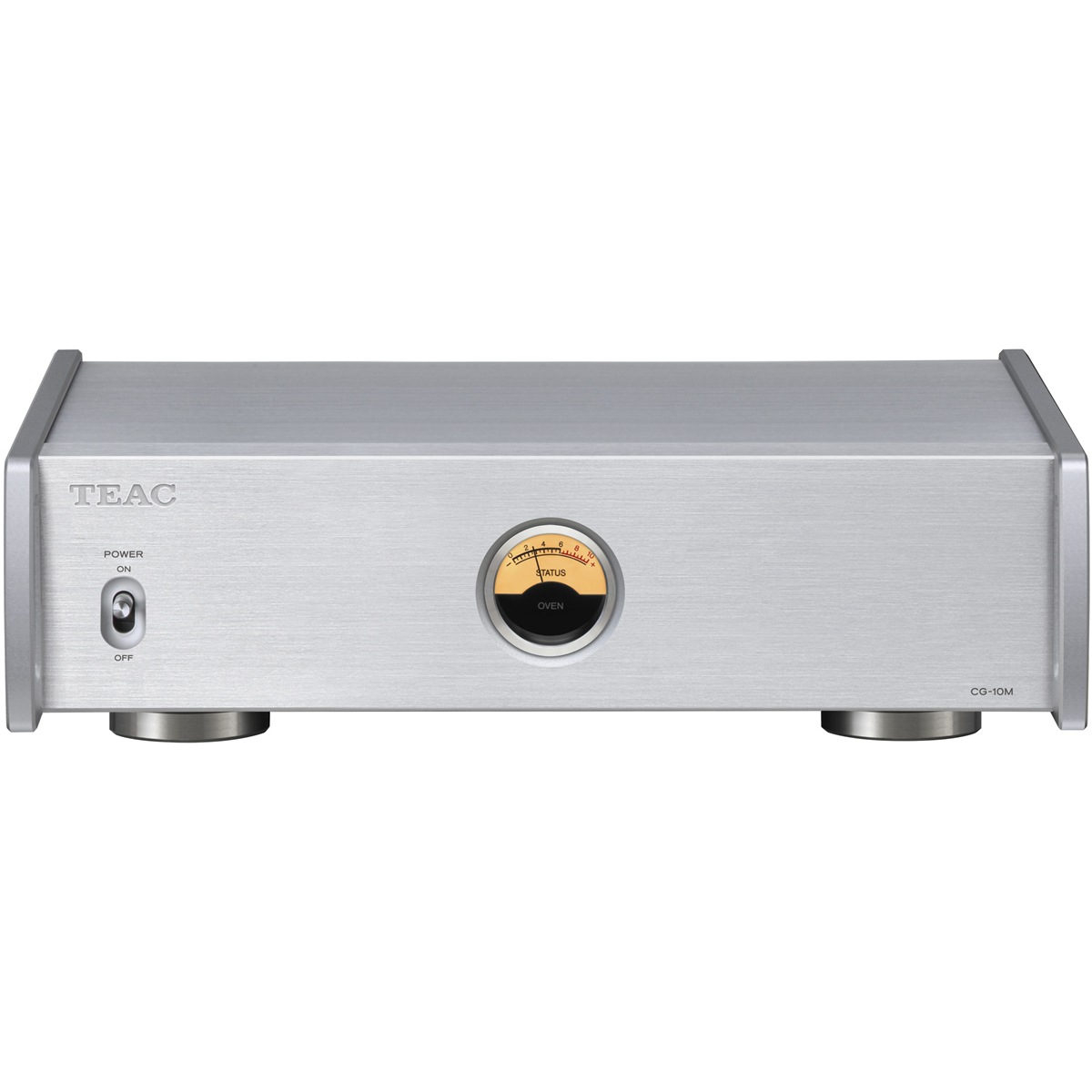

OCXO（Oven Controlled Crystal Oscillator）を採用。フロントパネルでひときわ目立つアナログ メーターにより、
OCXO内部の安定動作状態を外部から常時確認することができます。

新しい「X」エディションでは、出力バッファーアンプ回路、電源回路などの細部を リファインし、
更なる高音質を追求。シャーシ・コンストラクションも、 セミフローティング・トップパネル、
「Stressless Foot」を採用することで、 さらに開放感にあふれ、
自然で豊かな響きに生まれ変わりました。
トップパネルはネジを無くすことでクリーンなフォルムを際立たせています。
お使いのシステムに合わせて、シルバー/ブラックの2色からお選びいただけます。

機能一覧
高安定発振が可能な恒温槽付水晶発振器「TEAC Reference OCXO」搭載
周波数温度特性±3ppb以内、周波数精度±0.1ppm以内の高精度スペックを実現

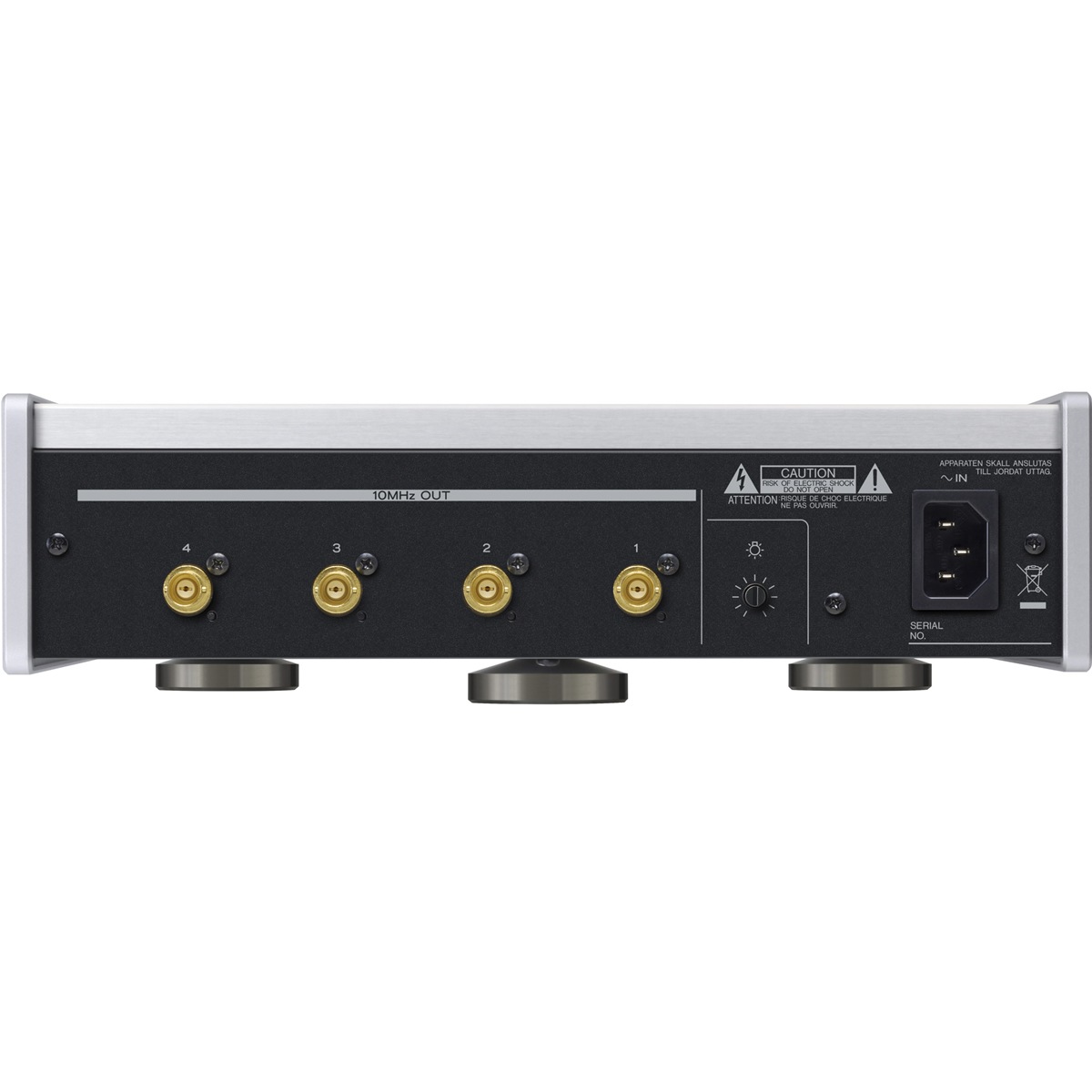

合計4系統の10MHzクロック出力端子（金メッキBNC端子）
完全独立分離した回路構成により各系統間の干渉を限りなく排除
バッファーアンプ回路、電源回路などの細部をリファインし、更なる高音質を追求
安定した電流を供給する大容量トロイダルコア電源トランス搭載
OCXO内部の発振安定状態を常時表示するOVEN STATUSメーター（照度調整機能付き）
自然で豊かな響きを実現するストレスレス・フット（3点支持Stressless Foot）採用　
電波ノイズに強く、質感の高いアルミニウムを多用した高級感あふれるシャーシ
開放的なサウンドと美しい外観を両立するアルミニウム製セミフローティング・トップパネル
最新のReference 500シリーズと組み合わせに最適なシルバー/ブラックの2色展開

仕様説明
クロック出力： コネクター：BNC × 4系統
出力周波数：10MHz
出力インピーダンス：50Ω
出力レベル：0.5Vrms（サイン波）
OCXO（水晶発振器）：
クロック安定時間：約2分（電源オンから発振器安定まで）
周波数温度特性：±3ppb以内 ※ ppb＝10-9
周波数精度：±0.1ppm以内（出荷時）※ ppm＝10-6
電源：AC100V、50/60Hz
消費電力：
ウォームアップ時：15.6W
安定時：8.5W
外形寸法：290 × 84.5 × 248.7mm（W×H×D、突起部を含む）
質量：3.6kg
許容動作温度：+5℃ 〜 +35℃
許容動作湿度：5% 〜 85%（結露のないこと）
許容保管温度：-20℃ 〜 +55℃
付属品：電源コード、フット用クッション × 3枚、取扱説明書（保証書付き）
※RoHSに対応しています。
※仕様および外観は改善のため予告なく変更することがあります。
